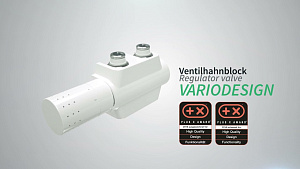

Комплект для нижнего подключения универсальный FLAMCO Simplex Variodesign (белый). Код 25127

• Увеличить
• Увеличить
• Увеличить
• Увеличить
• Увеличить
• Увеличить

Паспорт на комплект VarioDesign
1.02 МБ   Посмотреть   Скачать

Предназначен для подключения дизайн-радиаторов с нижним подключением и межосевым расстоянием 50 мм к системе отопления.
Имеет с одной стороны запорный клапан и с другой термостатическую головку.

Запорный клапан служит для перекрытия потока, а также для наполнения или слива теплоносителя из отопительного прибора без его снятия.

Термостатическая головка обеспечивает плавную автоматическую регулировку температуры теплоносителя от +7 (защита от замерзания) до + 28°С.
Гидравлическое ограничение максимального расхода теплоносителя настраивается специальным ключом, входящим в комплект.
Конкретные настройки по напорным диаграммам приведены в инструкции по эксплуатации.

Подающий трубопровод подключается к узлу со стороны установки термоголовки. Заводская сборка подразумевает подключение подающего трубопровода справа.
Конструкция узла подключения универсальна и
позволяет выполнить подключение подающего трубопровода к нему:
- как угловое - из стены, так и прямое проходное - из пола.
При необходимости подключения подающего трубопровода слева необходимо поменять местами термостатическую вставку и запорный вентиль.

Защитная цветная декоративная накладка объединяет в единое целое дизайнерское решение с радиаторами или полотенцесушителями.

Присоединение к приборам отопления резьбовое:
- с наружной резьба 1/2", или
- с внутренняя резьба 3/4" под евроконус.

* Максимальная рабочая температура: 110 С (130 С кратковременно)
* Максимальное рабочее давление: 10 бар
* Номинальное давление: PN 16 бар
* Теплоноситель: подготовленная вода для систем отопления
* Материал корпуса: Никелированная латунь
* Материал уплотнения: EPDM
* Материал защитной накладки: пластик, белый глянец.
