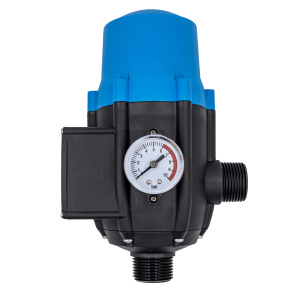

Блок автоматики Джилекс. Код 10629

Инструкция на блок автоматики
4.09 МБ   Посмотреть   Скачать

Для автоматизации работы насоса и защиты по "сухому" ходу. Устанавливается прямо на насос, либо на напорном трубопроводе до первой точки водоразбора. Ручной перезапуск, встроенный манометр.

Напряжение питания 220 В. Максимальный ток 10 А. Давление включения 1,5 - 3,5 атм. Давление выключения - максимальное создаваемое насосом. Минимальный расход 1,3 л/мин. Максимальная  пропускная способность: 166 л/мин (9,96 м³/ч). Максимальное рабочее давление: 10 атм. Диапазон температуры воды: (+1...+35) °C. Входной и выходной патрубок  1" наружняя резьба. Габаритные размеры (В х Ш х Г): 230 х 152 х 130 мм. Вес: 1,23 кг. Гарантия производителя 1 год.

При использовании блока с трехфазным или однофазным насосами с максимальным током выше 10 А необходимо использовать магнитный пускатель. Стартовое давление должно быть на 0,2 атм выше, чем минимально требуемое давление в системе. Давление создаваемое насосом должно быть, как минимум, на 0,8 атм выше, чем установленное давление включения.
